Описание

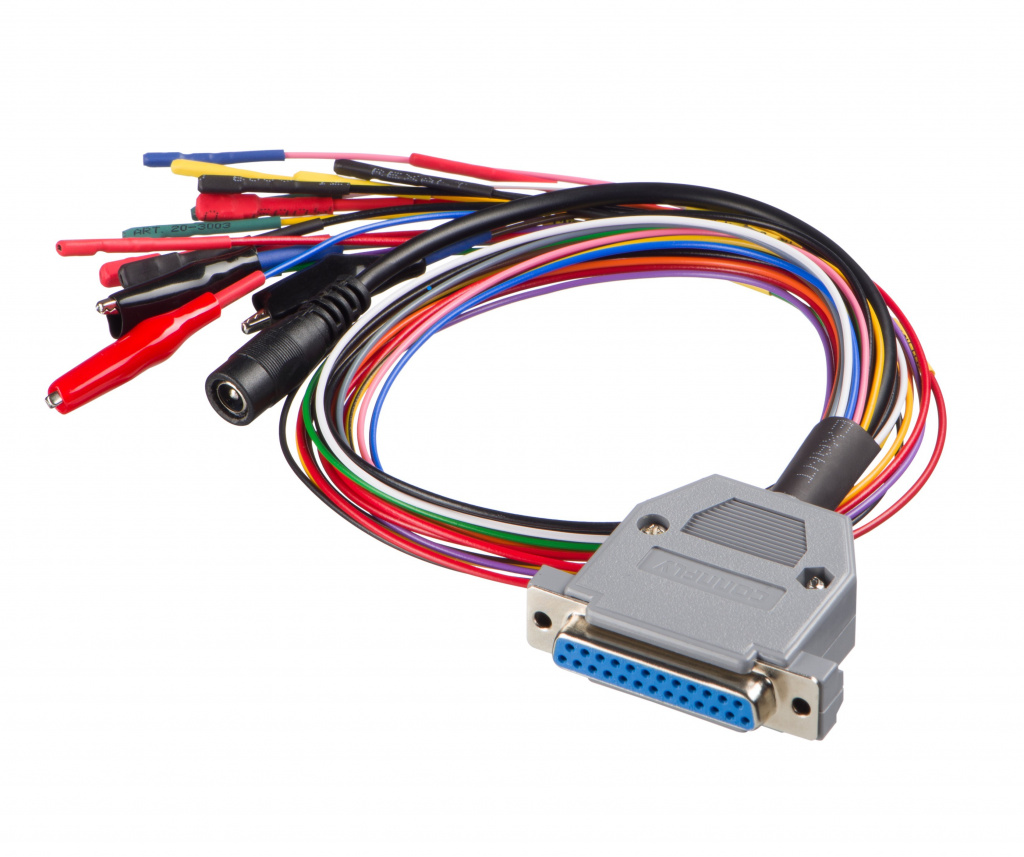

Назначение контактов Boot / Bench кабеля:

+12в - красный (1 большой и 2 малых контакта)
GND - черный (1 большой и 1 малый контакт)
CAN H - белый (1 малый контакт)
CAN L - зеленый (1 малый контакт)
K-Line - жёлтый/чёрный (1 малый контакт)
GPT1 - 1 желтый (малый контакт)
GPT2 - 1 оранжевый (1 малый контакт)
VPP - фиолетовый (1 малый контакт)
CNF1 - синий (для 53 модуля)(крокодил, 1кОм)
boot1 - серый (для 53 модуля)(крокодил, 1кОм)
boot2 - коричневый (для 53 модуля)(крокодил, 1кОм)
